Mecanismo de Acionamento Baseport 1500mm

[1]

Mecanismo de acionamento para sistemas de automatização de portões basculantes (Baseport) com comprimento de 1500, 2000, 2500 e 3000mm. Sua estrutura em alumínio extrudado possui fuso de acionamento em aço ABNT 1020 com rosca laminada, porca motriz em temoplástico com alma e pino de aço. Robustez e eficiência para portões basculantes. Acompanha suporte para instalação e acionadores de final de curso

Abas horizontais

Especificações
Especificações:

Portões

Modelo
Mecanismo de Acionamento Baseport
Código
90.03.02.235
Aplicação
Sistema de Automatização de Portões Basculantes
Instalação Elétrica
4 fios (fim de curso) para a central
Instalação mecânica
Conectado ao moto-redutor
Fuso
Estrutura em aço ABNT 1020 e rosca laminada em aço 1045
Porca motriz
Injetada em termoplástico com alma e pino de aço
Fim de Curso
Acionamento por Microswitch (1 para abertura e 1 para fechamento)
Velocidade de deslocamento da porca motriz
7,15 cm/s (4,29 m/min)
Material
Alumínio extrudado
Itens inclusos
Manual, certificado de garantia e suporte de fixação
Ajustes
Posição dos finais de curso
Temperatura de operação
-10ºC a 60ºC (ambiente)

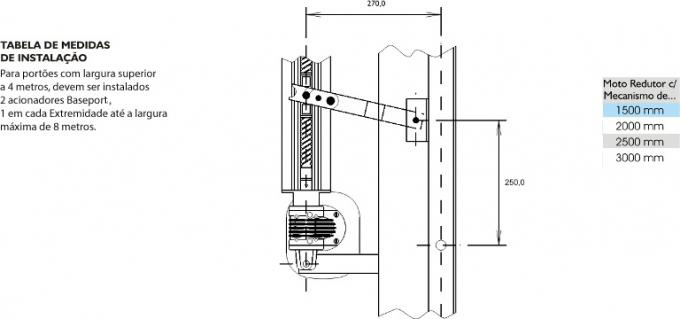

Esquema de Instalação
Esquema de Instalação:
Código:
90.03.02.235

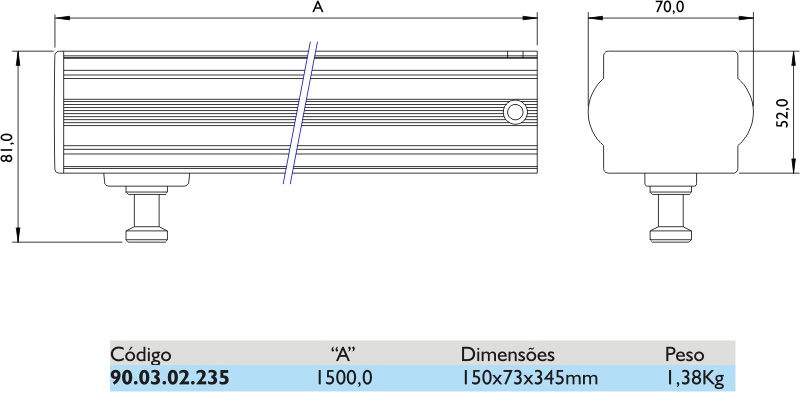

Dimensões:
